Remplacer l’autoradio d’origine d’une Peugeot 206, c’est souvent le premier contact avec une grappe de fils multicolores qui sort du tableau de bord. Chaque couleur correspond à une fonction précise, et une erreur d’attribution peut griller un fusible, endommager un haut-parleur ou simplement empêcher le poste de mémoriser vos stations. Comprendre le code couleur du faisceau avant de toucher au moindre connecteur évite la plupart des problèmes rencontrés sur les forums.
Bus CAN et commandes au volant sur Peugeot 206 : ce qui change le branchement
Avant de parler des fils un par un, il faut savoir quel type de faisceau se cache derrière votre poste. Sur les 206 produites à partir de 2003-2004, Peugeot a progressivement introduit un réseau multiplexé. Concrètement, certaines fonctions (afficheur, commandes au volant) ne passent plus par des fils classiques repérables à la couleur, mais par un bus de données numériques.
Pourquoi c’est un piège ? Parce que si vous branchez un autoradio Android ou un poste aftermarket en vous fiant uniquement au tableau de couleurs standard, les commandes au volant risquent de ne pas répondre. La gestion de ces commandes passe alors par un boîtier CAN intercalé dans le faisceau, qui traduit les trames numériques en signaux exploitables par le nouvel autoradio.
Si vos touches de volant ne fonctionnent plus après l’installation, le réflexe est de vérifier l’alimentation permanente (B+) et l’alimentation accessoire (ACC) du faisceau, puis de débrancher et rebrancher le boîtier CAN pour isoler la panne. Sur une 206 non multiplexée (avant 2003 en général), ce problème ne se pose pas : les fils de commande au volant sont directement raccordés et identifiables par leur couleur.
Pour retrouver le schéma de branchement autoradio couleur fils Peugeot 206 adapté à votre configuration, il faut d’abord déterminer si votre véhicule est multiplexé ou non. L’année de production et la présence d’un afficheur multifonction au tableau de bord sont les deux indices les plus fiables.

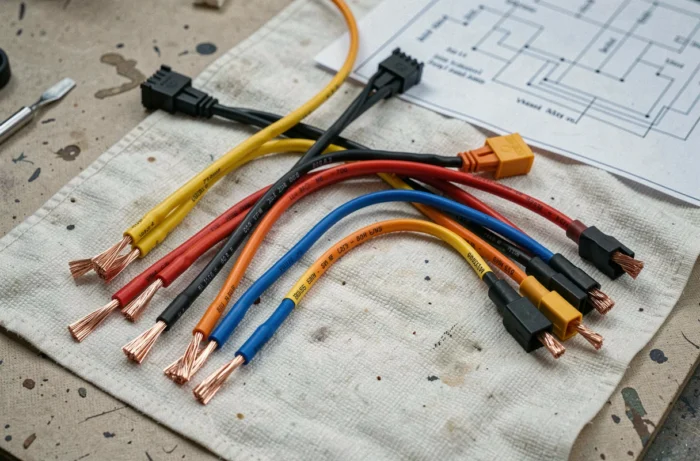

Code couleur des fils d’alimentation sur le connecteur ISO Peugeot 206
Le connecteur ISO situé derrière l’emplacement du poste regroupe deux blocs : un bloc alimentation et un bloc haut-parleurs. C’est le bloc alimentation qui concentre les erreurs les plus fréquentes.
Les trois fils à identifier en priorité
- Fil jaune : alimentation permanente (B+). Il reste sous tension même contact coupé. C’est lui qui permet à l’autoradio de conserver en mémoire vos stations, vos réglages et l’heure. Si vous le confondez avec un autre, le poste se réinitialisera à chaque démarrage.
- Fil rouge : alimentation accessoire (ACC). Il reçoit du courant uniquement quand la clé de contact est sur la position accessoire ou marche. C’est le fil qui allume et éteint le poste avec le contact.
- Fil noir : masse. Il assure le retour de courant vers la carrosserie. Un mauvais contact sur ce fil provoque des parasites, des coupures de son ou un refus de démarrage de l’autoradio.
L’erreur classique sur la 206 consiste à inverser le jaune (permanent) et le rouge (ACC). Le poste fonctionne alors au contact, mais perd toute sa mémoire dès que vous coupez le moteur. Sur certains forums, des propriétaires de 206 signalent aussi un fil « jaune et vert » qui affiche zéro volt au multimètre alors qu’il devrait être alimenté en permanence. Dans ce cas, vérifiez le fusible dédié à l’autoradio sur votre boîte à fusibles avant de suspecter un fil coupé.
Fil bleu et fil orange : deux fonctions souvent ignorées
Le fil bleu commande l’antenne radio (et GPS si votre poste en dispose). Sans ce raccordement, la réception FM peut être très mauvaise, voire inexistante. Le fil orange, lui, gère la variation de luminosité du poste en fonction de l’éclairage du tableau de bord. Sur une 206, il est parfois absent du faisceau d’origine si le véhicule était équipé d’un autoradio basique.
Branchement des haut-parleurs Peugeot 206 : associer les bonnes paires de fils
Le second bloc du connecteur ISO concerne les haut-parleurs. Chaque enceinte utilise une paire de fils : un positif et un négatif. Inverser la polarité d’un seul haut-parleur ne le détruira pas, mais provoquera une opposition de phase. Vous entendrez un son creux, sans basses, comme si la musique venait de loin.
Vous avez déjà remarqué que le son semble « disparaître » quand vous montez le volume ? C’est souvent le signe d’un haut-parleur câblé en opposition de phase par rapport aux autres.
Sur la 206, les couleurs suivent une logique par paire :
- Gris (positif) et gris/noir (négatif) pour l’avant gauche
- Blanc (positif) et blanc/noir (négatif) pour l’avant droit
- Violet (positif) et violet/noir (négatif) pour l’arrière gauche
- Vert (positif) et vert/noir (négatif) pour l’arrière droit
Le fil négatif de chaque paire porte la même couleur que le positif, avec une rayure noire pour marquer la polarité inverse. Si votre faisceau a été modifié par un précédent propriétaire (fils coupés, raccords par dominos), un test au multimètre en mode continuité reste le seul moyen fiable de retrouver chaque paire.
Adaptateur ISO ou branchement direct : quel choix pour la 206
Raccorder fil à fil en torsadant et en isolant avec du chatterton fonctionne, mais fragilise l’installation. Un câble adaptateur ISO spécifique Peugeot se branche d’un côté sur le connecteur d’origine du véhicule, de l’autre sur la fiche ISO standard de votre nouvel autoradio. Aucune coupure de fil, aucune soudure.
L’avantage principal est la réversibilité. Si vous revendez la voiture ou changez encore de poste, le faisceau d’origine reste intact. Sur une 206 multiplexée, l’adaptateur intègre parfois le boîtier CAN nécessaire aux commandes au volant, ce qui simplifie considérablement l’opération.
Un branchement propre sur une 206 prend généralement moins d’une heure avec un adaptateur ISO et un schéma de câblage sous les yeux. Sans adaptateur, comptez le double, surtout si le faisceau a été modifié. Vérifiez toujours l’alimentation permanente et la masse au multimètre avant de clipser le poste dans son logement : c’est le test qui évite de tout démonter une seconde fois.
